產品概達：

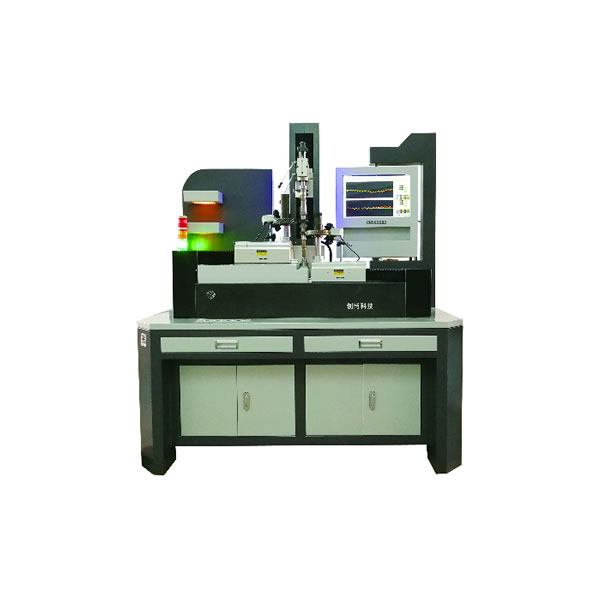

CS20A-D型 在線智能齒輪組雙面嚙合綜合測量?jī)x是哈爾濱創博科技有限公司根據齒輪組的特性與齒輪生產廠家的實際求、現場操作習慣相結合，最新井發完成的新一代在線智能齒輪組雙面嚙合綜合測量?jī)x。
產品采用高精度運動控制及誤差數據采集系統，一次裝夾同時自動完成齒輪組上的兩個齒輪的徑向綜合總偏差Fi"，一齒徑向偏差fi"和徑向跳動Fr"的測量；在中心距測量模式下同時檢測出齒輪組上兩個齒輪側隙的中心距上偏差、下偏差(Eas、Eai)，跨棒距（M）、公法線；快速確認齒輪最大毛刺點和磕碰傷的位置，進行在線檢修，可以滿足并且繼續開發用戶提出的新的測量要求。
儀器主體結構、硬件配置及功能特點：
1、儀器整體采用立式對稱布局，工件立柱位于儀器中間兩個測量單元對稱位于工件兩側，使得儀器整體更加穩定；
2、標準齒輪和工件采用立式安裝更加符合測量原理，消除了重力等因素對測量結果的影響，測量結果更加準確；
3、測量單元采用雙層滑板移動范圍大，兩個標準齒輪軸重疊設計保證一根軸上的所有齒輪都能檢測，提高了的通用性；
4、立式結構上下工件更加符合操作習慣；
5、采用居中測量單元的結構布局，避免偏置；
6、采用電動系統進行自動進齒與分齒更加平穩；
7、儀器可測量齒輪組上的兩顆齒也可測量單齒，并具備軸盤通用；
8、采用氣動大行程頂尖進行上下件，方便快捷效率高；
9、增加腳踏開關與控制面板并存雙控制系統；
10、測量前、測量過程中用毛刷和吹塵槍對工件和標輪進行自動清洗；
11、預留激光打標接口。
